Cài đăt hiển thị ghi chú thông tin đoạn ống

15/08/2022 10:13
1003

TRÌNH TỰ THỰC HIỆN

  • Chọn mục để bật hộp thoại cài đăt hiển thị thông tin đường ống

Lấy thông tin hiện có của đối tượng:

  •  Chọn nút
  •  Chọn đối tượng đường ống trên bản ve

Đăt các thông số thông tin:

  •  Thành phần: tối đa có 3 thông tin:
    •  Đường kính – được ký hiệu: (D)
    •  Độ dốc – được ký hiệu (i)
    •  Chiều dài đoạn ống – được ký hiệu (L)
  • Các thông tin được nhập theo mẫu ký hiệu@độ chinh xác và ngăn cách nhau bởi dấu chấm phẩy.

VD: D;I@2;L@2 có nghia là điền 3 thông tin là Đường kính, độ dốc (lấy độ chính xác đến 2 chư số) và chiều dài (lấy độ chính xác đến 2 chư số).

    •  Kiểu chư: Textstyle của chư cao độ
    •  Cao chư: Text height của chư cao độ
    •  Màu chư: màu của chư cao độ

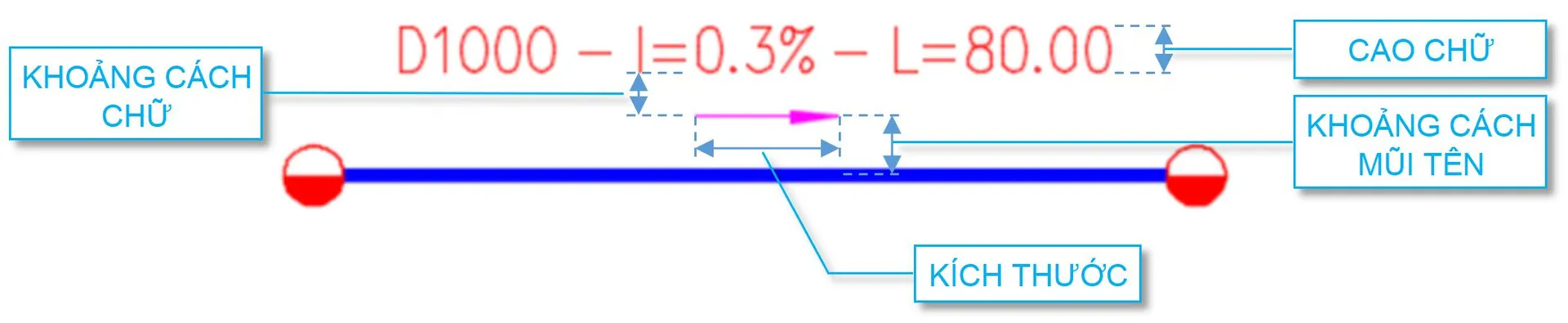

    •  Kích thước : Xem Hình 3.4.4- 4 và Hình 3.4.4- 5

Đăt thông số mui tên hướng dốc nước chảy:

    •  Màu: màu mui tên hướng dốc
    •  Khoảng cách: Xem Hình 3.4.4- 4
    •  Kích thước: Xem Hình 3.4.4- 5
    •  Hiển thị: bật/tắt mui tên.
    •  Cập nhật thuộc tính:
    •  Chọn nút
    •  Chọn các đối tượng đường ống trên bản ve.
  • Chọn nút để lưu lại thông số đã đăt làm thông số măc định
