Lật cạnh lưới bề mặt địa hình

30/08/2022 13:27
1506

TỔNG QUAN:

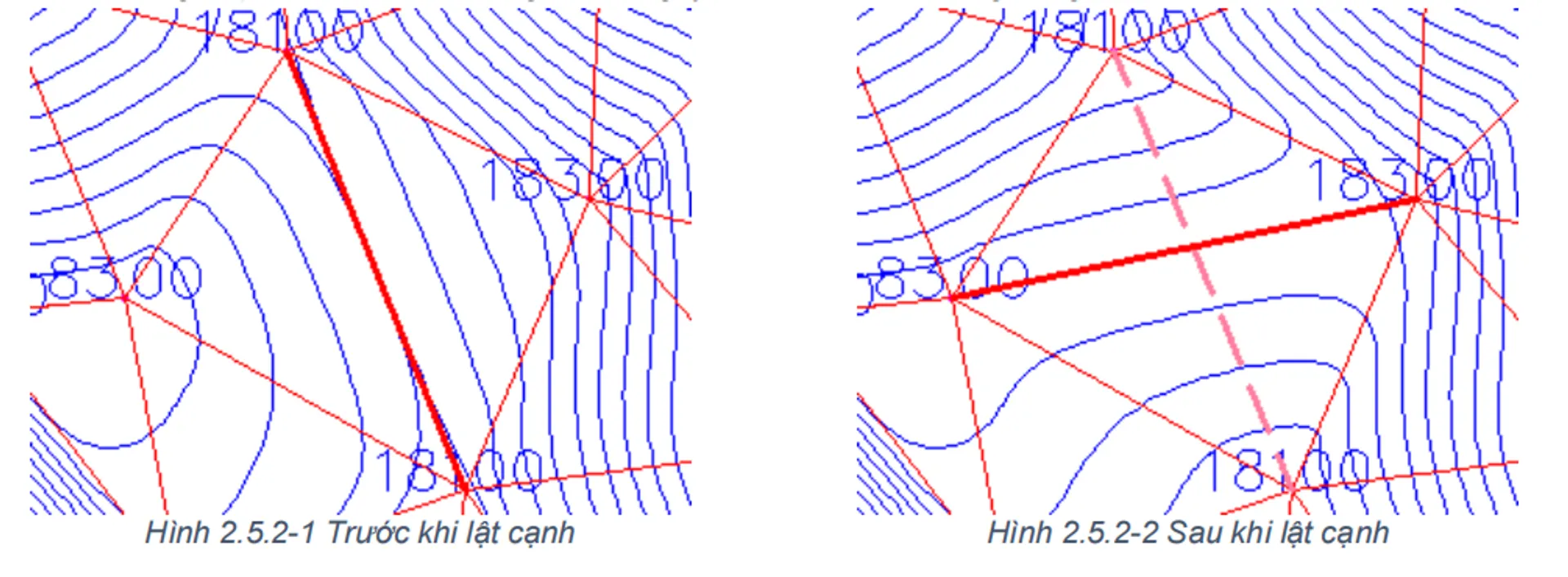

  • Lật cạnh tam giác là phương thức hiệu chỉnh MHĐH trong phạm vi 2 tam giác cạnh nhau và tạo thành 1 tứ giác. Tứ giác này có 2 cách chia tam giác và lưới tam giác sẽ chia tam giác theo thuật toán Delauny, tạo ra các tam giác béo và phần lớn thể hiện đúng với địa hình ngoài thực địa. Tuy nhiên, tại một số vị trí, mô hình tam giác béo không hiển thị đúng với địa hình ngoài thực địa, do vậy cần phải lật cạnh tam giác để hiển thị chính xác hơn.
  • Lật cạnh tam giác giống với việc đặt 1 đứt gãy địa hình vào 1 đường chéo của tứ giác để chia tam giác theo ý muốn của người sử dụng.
  • Các cạnh đã lật sẽ được giữ nguyên cho đến khi xóa bỏ MHĐH.
  • Việc lật cạnh chỉ làm thay đổi cục bộ mô hình trong phạm vi tứ giác chứa 2 tam giác có cạnh chung đang lật cạnh. Khi lật cạnh làm cho việc nội suy cao độ đường đồng mức thay đổi, tra cao độ thay đổi và mặt cắt địa hình đi qua các tam giác bị lật cạnh cũng thay đổi theo.
  • Phần lớn các trường hợp đều lật được cạnh. Có trường hợp sau không lật được cạnh
    • Trường hợp 2 tam giác cạnh nhau tạo thành 1 tứ giác lõm.
    • Trường hợp cạnh muốn lật trùng với đứt gãy địa hình hoặc đường đồng mức địa hình.

TRÌNH TỰ THỰC HIỆN:

  • Gọi lệnh lật cạnh bằng cách kích phải chuột ở tên mô hình cần lật cạnh trên cây dữ liệu
  • Chọn menu
  • Chọn cạnh cần lật trên bản vẽ.
