Hiệu chỉnh hiển thị ký hiệu đào đắp

TỔNG QUAN

• Khai báo các thông số hiển thị chi tiết nút lưới san nền như cao chữ, góc nghiêng, bật tắt đối tương, ....

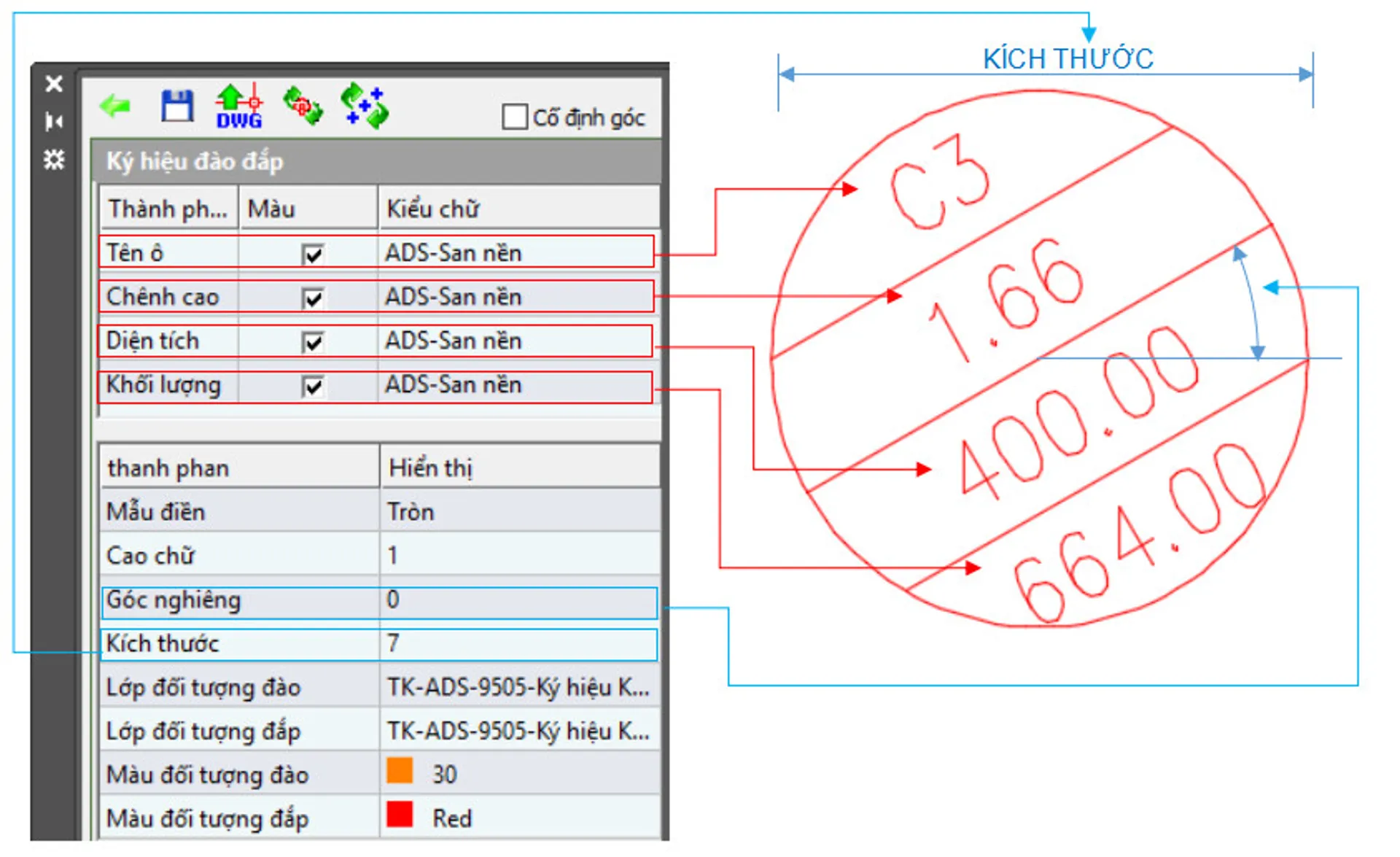

• Khái báo thông tin như hình dưới

Các tùy chỉnh hiển thị ký hiệu đào đắp

TRÌNH TỰ THỰC HIỆN

• Gọi lệnh bằng 1 trong các phương thức
  • Menu: ADSCivil Level\Cài đặt hiển thị đối tượng
  • Toolbar :
  • Command: CDHT
• Sau khi gọi lệnh, thực hiện theo trình tự:
  • Chọn trang cài đặt cho đối tượng tương ứng.
  • Đặt các tham số
  • Cập nhật cho các đối tượng trong bản vẽ:
    • Chọn nút  để cập nhật và chọn các đối tượng để cập nhật cho các đối tượng đã chọn.
    • Chọn nút   để cập nhật toàn bộ các đối tượng có trong bản vẽ.

Chú ý:

Sử dụng nút để lấy các thuộc tính đang có của 1 đối tượng có trong bản vẽ sau đó sao chép cho các đối tượng khác.
