Vẽ kết cấu đường cũ trực tiếp lên trắc ngang

TỔNG QUAN

  • Dữ liệu đuờng cũ của 1 phần đuờng cũ thể hiện trên bình đồ bằng 2 Polyline đuờng mép trái và mép phải của đuờng cũ.
  • Dữ liệu khuôn cũ đuợc quản lý chật chẽ, đảm bảo liên thông dữ liệu giữa bình đồ trắc ngang.
  • Khi định nghĩa mép đuờng cũ trên bình đồ, trên trắc ngang, dữ liệu đuờng cũ đuợc cập nhật thêm vào các trắc ngang.
  • Khi định nghĩa mép đuờng cũ trên trắc ngang, chỉ có trắc ngang đó có khuôn đuờng cũ, trên bình đồ không cập nhật dữ liệu đó.
  • Khi xóa đuờng mép đuờng cũ trên bình đồ, dữ liệu đuờng cũ trên các trắc ngang không b xóa đi.

TRÌNH TỰ THỰC HIỆN

Menu: ADSCivil_Survey \ Khảo sát tuyến \ Ðường cũ \ Khai báo lớp đường cũ.

Toolbar:

Command: DNKC

Sau khi gọi lệnh, chọn vào tuyến cần khai báo lớp đường cũ, xuất hiện hộp thoại:

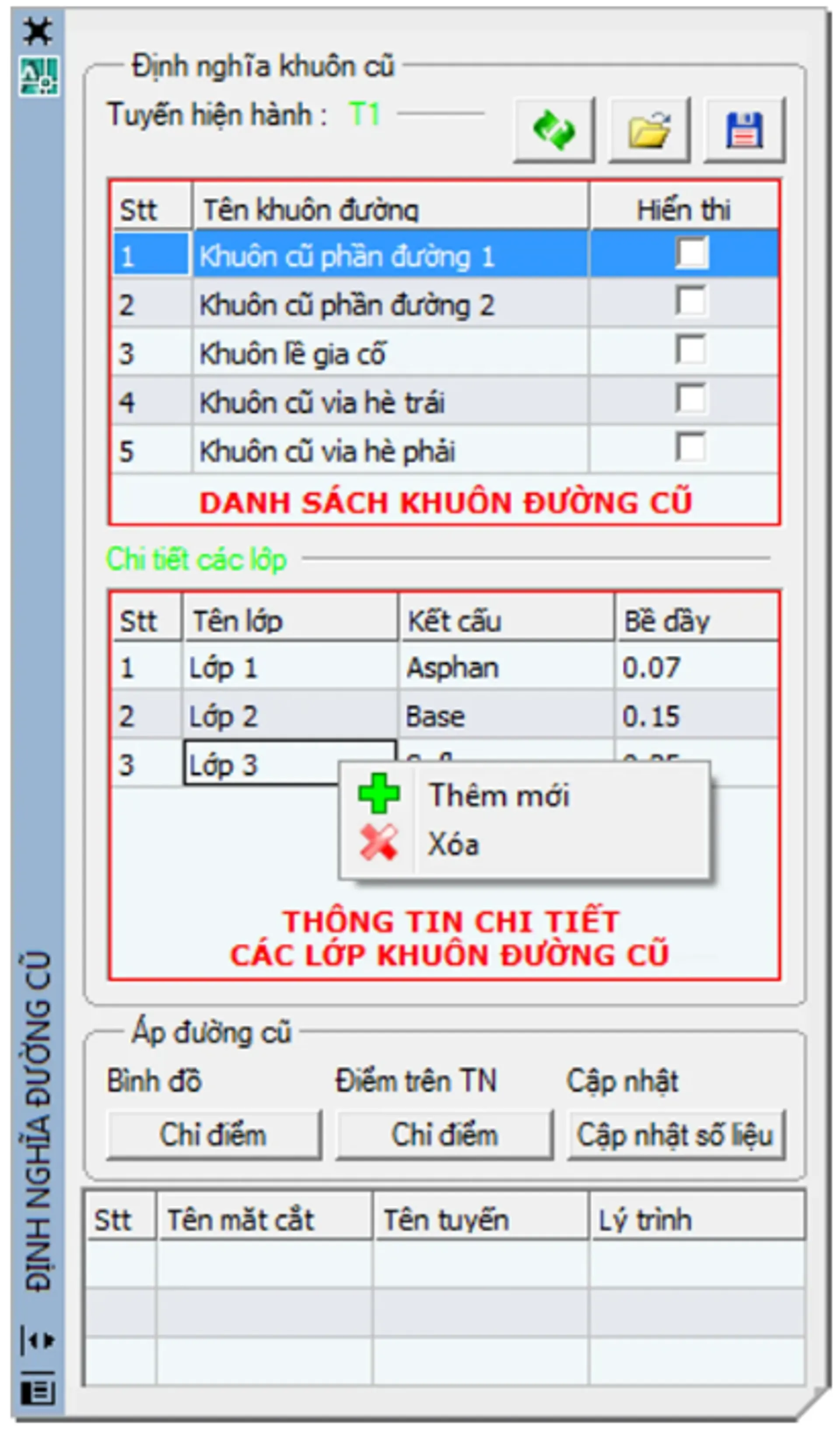

Định nghĩa mép đường cũ trên trắc ngang

  • Chọn vào khuôn đường cần định nghĩa trên danh sách khuôn đường cũ
    Chọn vào , trên dòng nhắc lệnh Commandline hiện dòng nhắc:
  • Từ điểm: Kích chuột trái vào điểm mép trái đường cũ trên trắc ngang
  • Tới điểm: Kích chuột trái vào điểm mép trái đường cũ trên trắc ngang

Ấn Enter để thoát lệnh.
