Tạo lưới san nền

TỔNG QUAN

• Thực hiện lệnh này sẽ thêm mới 1 lưới tính san nền và được lưu theo bản vẽ hiện hành.
• Các lưới san nền được quản lý theo tên lưới. Do vậy không dùng các ký tự đặc biệt để đặt tên lưới san nền
• Lưới san nền sau khi thêm sẽ được quản lý trên cây dữ liệu của phần mềm như hình dưới

TRÌNH TỰ THỰC HIỆN

• Gọi lệnh bằng 1 trong các phương thức
  • Menu : ADS_Level\Tạo lưới
  • Toolbar :
  • Command : LSN
• Sau khi gọi lệnh, ADS Civil hiện hộp thoại tạo lưới san nền. Thực hiện theo trình tự trên hộp thoại:

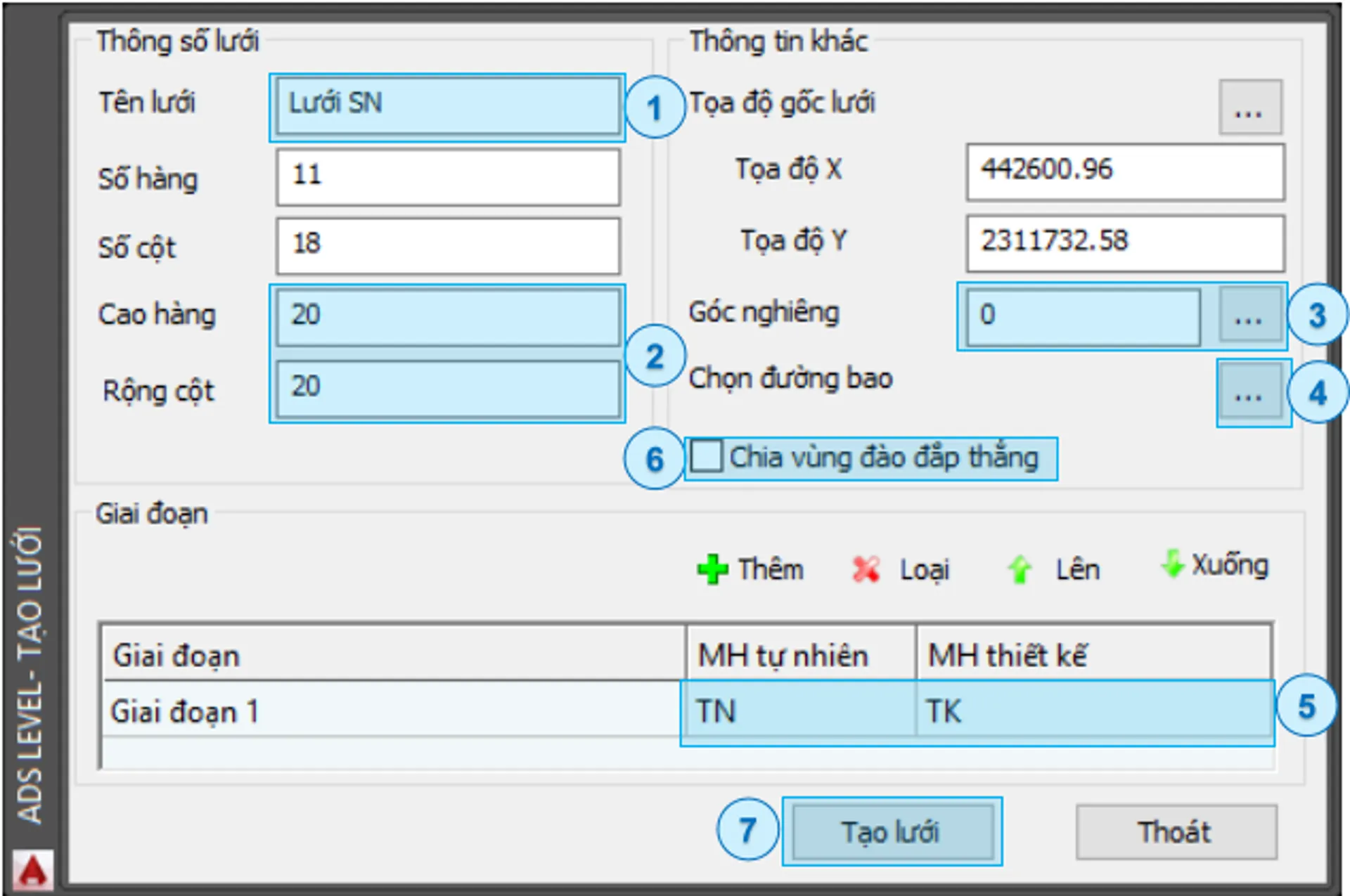

Hình : Trình tự tạo lưới ô vuông tính san nền

• Nhập tên lưới san nền.
• Nhập kích thước ô lưới.
• Nhập góc nghiêng lưới hoặc kích chọn nút để kích chọn xác định góc nghiêng trên bản vẽ.
• Kích chọn nút sau đó chọn đường bao san nền trên bản vẽ. ADS Civil sẽ tự động tính các thông số:
  • Số hàng số cột sao cho vừa đủ bao vùng san nền.
  • Tọa độ gốc lưới. Tọa độ gốc lưới được tính toán để lưới được đặt cân đối so với đường bao san nền.
• Chọn MHĐH tự nhiên và MHĐH thiết kế.
• Thiết lập tùy chọn phân chia ranh giới đào đắp:
  • Đánh dấu: Đường ranh giới đào đắp sẽ nối thẳng giữa 2 điểm trên cạnh ô lưới. Tùy chọn này dùng cho phương pháp tính trung bình theo lưới ô vuông.
  • Bỏ đánh dấu: Đường ranh giới đào đắp bám theo giao cắt 3D của 2 MHĐH tự nhiên và thiết kế. Tùy chọn này dùng cho phương pháp tính khối.

Kích chọn nút (Tạo lưới) để bắt đầu tạo lưới ra bản vẽ.
