Vẽ hộ lan, cọc tiêu theo lý trình

17/08/2022 9:24
1434

Thiết kế tôn lượn sóng và cọc tiêu

Gọi lệnh bằng 1 trong các cách:

  •  Command Line: CTTLS
  •  Menu: Chọn ADS_RoadMarking\Cọc tiêu và tôn lượn sóng.

  1. Thiết kế tôn lượn sóng

Bước 1: Sau khi gọi lệnh, chọn thẻ Tôn lượn sóng

Bước 2: Nhập các đoạn bố trí tôn lượn sóng vào bảng

  •  Tên đoạn tôn lượn sóng
  •  Lý trình đầu và cuối
  •  Khoảng cách đến tim (giá trị âm tương ứng với bên trái tuyến)
  •  Chọn kiểu đưởng hiển thị trên bình đồ
  •  Nhập ghi chú (nếu có)

Bước 3: Chọn nút 'Vẽ đối tượng'để vẽ các đối tượng lên bản vẽ.

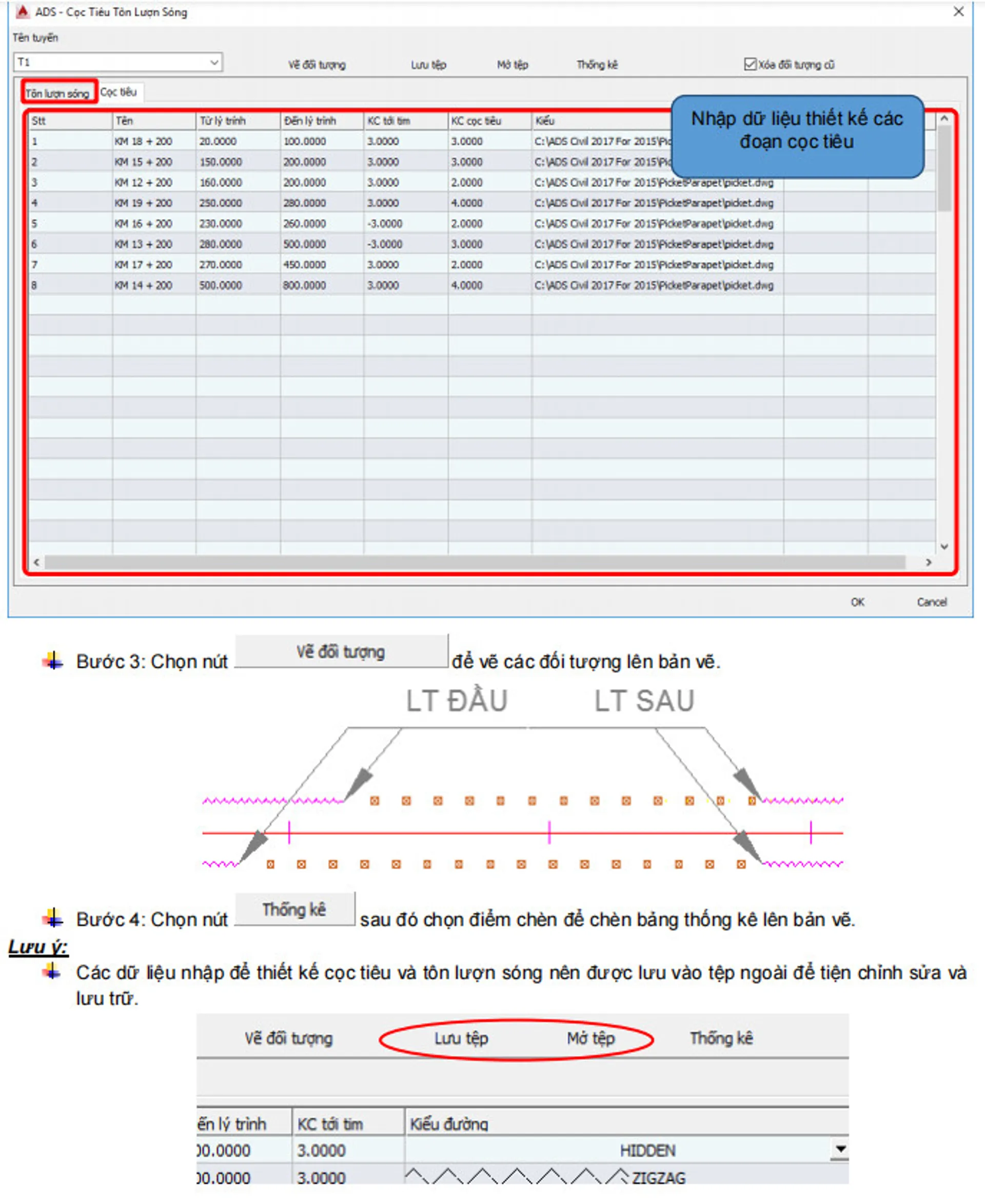

2. Thiết kế cọc tiêu

Bước 1: Sau khi gọi lệnh, chọn thẻ Cọc tiêu

Bước 2: Nhập các đoạn bố trí tôn lượn sóng vào bảng

  •  Tên đoạn tôn lượn sóng
  •  Lý trình đầu và cuối
  •  Khoảng cách đến tim (giá trị âm tương ứng với bên trái tuyến)
  •  Chọn kiểu đưởng hiển thị trên bình đồBước 3: Chọn nút 'Vẽ đối tượng'để vẽ các đối tượng lên bản vẽ.
