Vẽ dữ liệu từ sổ đo ra bản vẽ

17/08/2022 11:24 · 3790 views

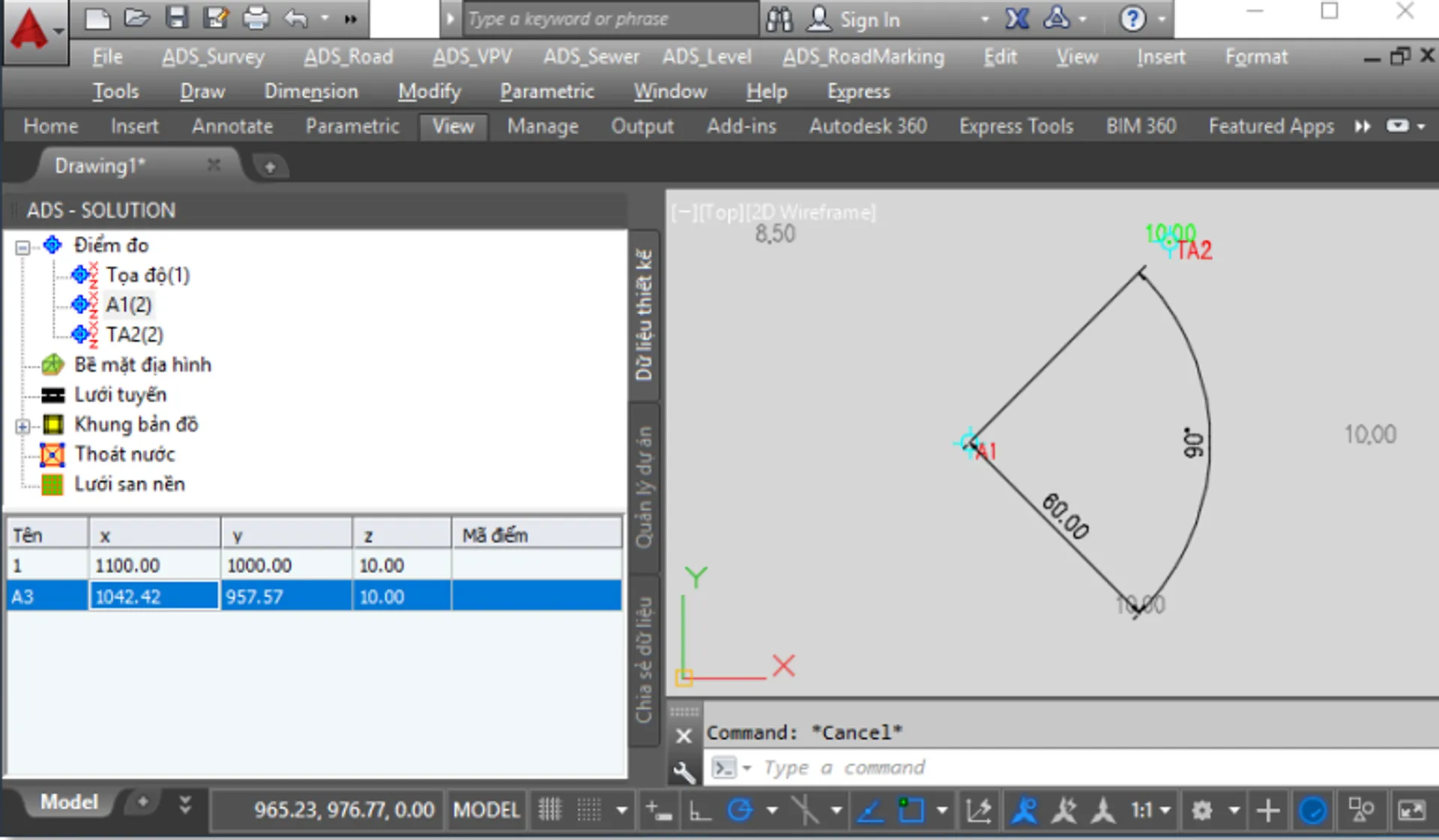

Quá trình vẽ dữ liệu từ sổ đo xuống bản vẽ được thực hiện theo thứ tự của các trạm máy trong danh sách trạm máy của sổ đo điện tử. Mỗi trạm máy trên sổ đo điện tử sẽ vẽ xuống bản vẽ 1 đối tượng trạm máy và thêm vào 1 trạm máy trong mục điểm đo của Panel chính. Mỗi điểm chi tiết sẽ vẽ xuống bản vẽ 1 đối tượng điểm đo và thêm tên điểm đo đó vào danh sách điểm đo của trạm máy chứa nó.

TỔNG QUAN

Quá trình vẽ dữ liệu từ sổ đo xuống bản vẽ được thực hiện theo thứ tự của các trạm máy trong danh sách trạm máy của sổ đo điện tử.
Mỗi trạm máy trên sổ đo điện tử sẽ vẽ xuống bản vẽ 1 đối tượng trạm máy và thêm vào 1 trạm máy trong mục

điểm đo của Panel chính. Mỗi điểm chi tiết sẽ vẽ xuống bản vẽ 1 đối tượng điểm đo và thêm tên điểm đo đó vào

danh sách điểm đo của trạm máy chứa nó.

TRÌNH TỰ THỰC HIỆN

Gọi lệnh bằng 1 trong các phương thức:
- Menu: ADS_Survey \ Điểm đo \ Biên tập dữ liệu đo đạc
- Toolbar:
- Command: BTTD
Sau khi gọi lệnh, thực hiện theo trình tự trên hộp thoại :

- Chọn đường dẫn đến tệp bằng cách kích chọn
- Chọn để vẽ dự liệu xuống bản vẽ.
