Thông số hiển thị bề mặt địa hình

30/08/2022 13:54
238

TỔNG QUAN:

  • Các thông số hiển thị MHĐH chỉ làm thay đổi hiển thị, không làm thay đổi MHĐH. Các thông số bao gồm 3 nhóm:
    • Thông số quản lý hiển thị mô hình
    • Thông số quản lý hiển thị đường đồng mức
    • Thông số quản lý hiển thị hướng dốc

TRÌNH TỰ THỰC HIỆN:

  • Gọi lệnh đặt thông số MHĐH bằng cách kích phải chuột ở tên mô hình cần đặt thông số trên cây dữ liệu
  • Chọn menu





















  • Lựa chọn Layer chứa đối tượng lưới tam giác MHĐH.
  • Lựa chọn
    • Có chọn: đường đồng mức của MHĐH sẽ tự động cập nhật lại sau khi xây dựng lại MHĐH.
    • Bỏ chọn: đường đồng mức của MHĐH sẽ tự động cập nhật lại sau khi xây dựng lại MHĐH. Muốn cập nhật đường đồng mức phải vẽ lại đường đồng mức.



  • Lựa chọn
    • Có chọn: điểm đo phát sinh trên địa hình sẽ tham gia ngay lập tức vào MHĐH để chia lại lưới tam giác.
    • Bỏ chọn: điểm đo phát sinh trên địa hình sẽ tham gia ngay lập tức vào MHĐH để chia lại lưới tam giác.



  • Lựa chọn kiểu hiển thị đối tượng lưới tam giác MHĐH trên bản vẽ:
    • Vẽ đối tượng line: chỉ hiển thị các cạnh của tam giác bằng đối tượng Acadline.

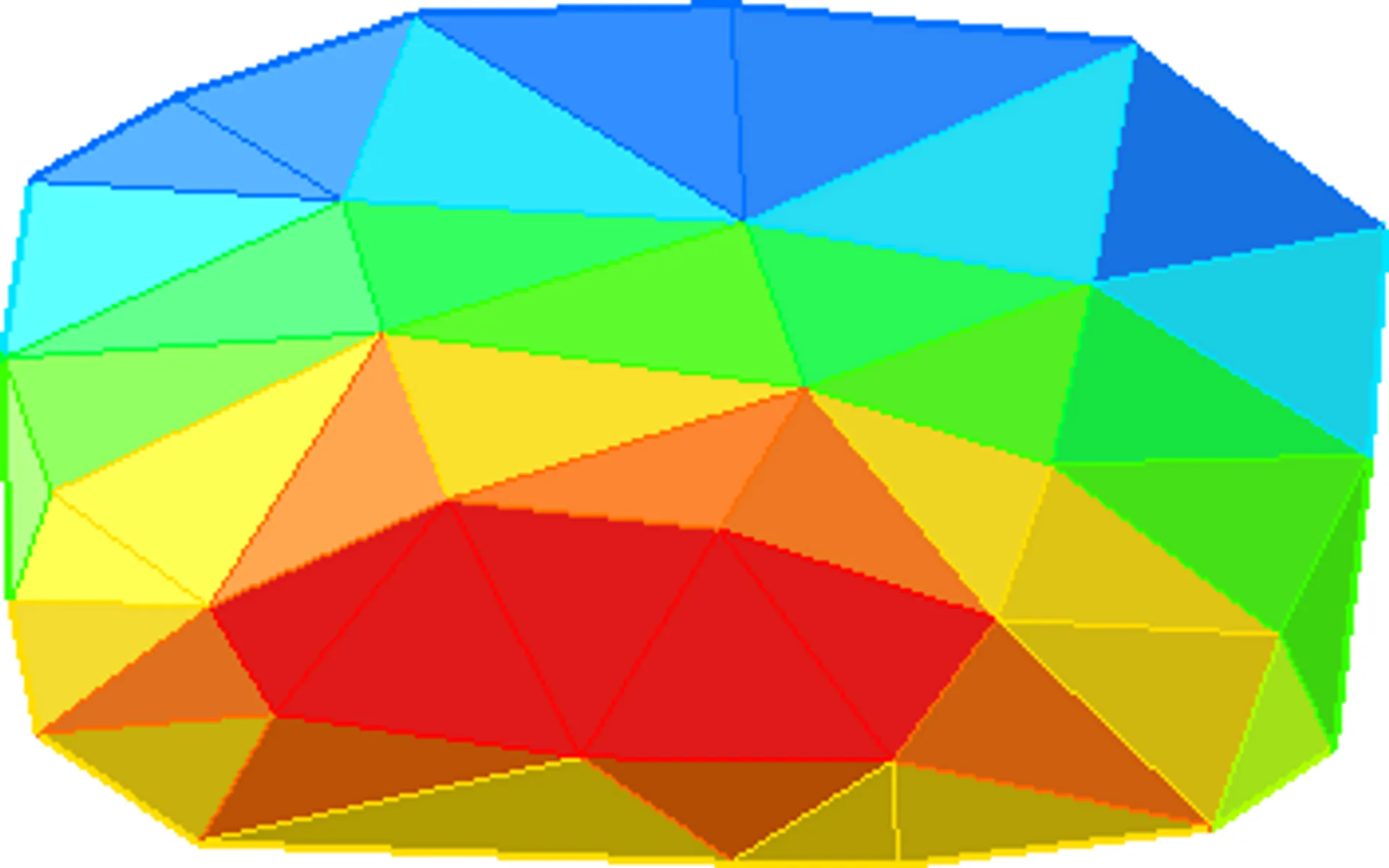

    • Vẽ đối tượng 3D: hiển thị các tam giác bằng đối tượng Acad3DFace

Hiển thị đối tượng line                                Hiển thị đối tượng 3D



  • Kích chọn nút để lưu lại các thiết lập
