Gán cao độ nút lưới

TỔNG QUAN

  • Cao độ nút là cơ sở quan trọng để tính toán khối lượng theo phương pháp lưới ô vuông cổ điển và cũng là cơ sở để có thể thẩm định kiểm tra kết quả tính toán khối lượng san nền trên bản vẽ in.
  • Lệnh gán cao độ sẽ nội suy và điền các cao độ tự nhiên và thiết kế tại các nút của lưới san nền.
  • Có 2 loại đối tượng cao độ nút:
    • Đối tượng cao độ nút lưới: điền ở vị trí nút nằm hoàn toàn trong lưới
    • Đối tượng cao độ nút biên: điền ở các vị trí lưới cắt biên và các đỉnh của biên

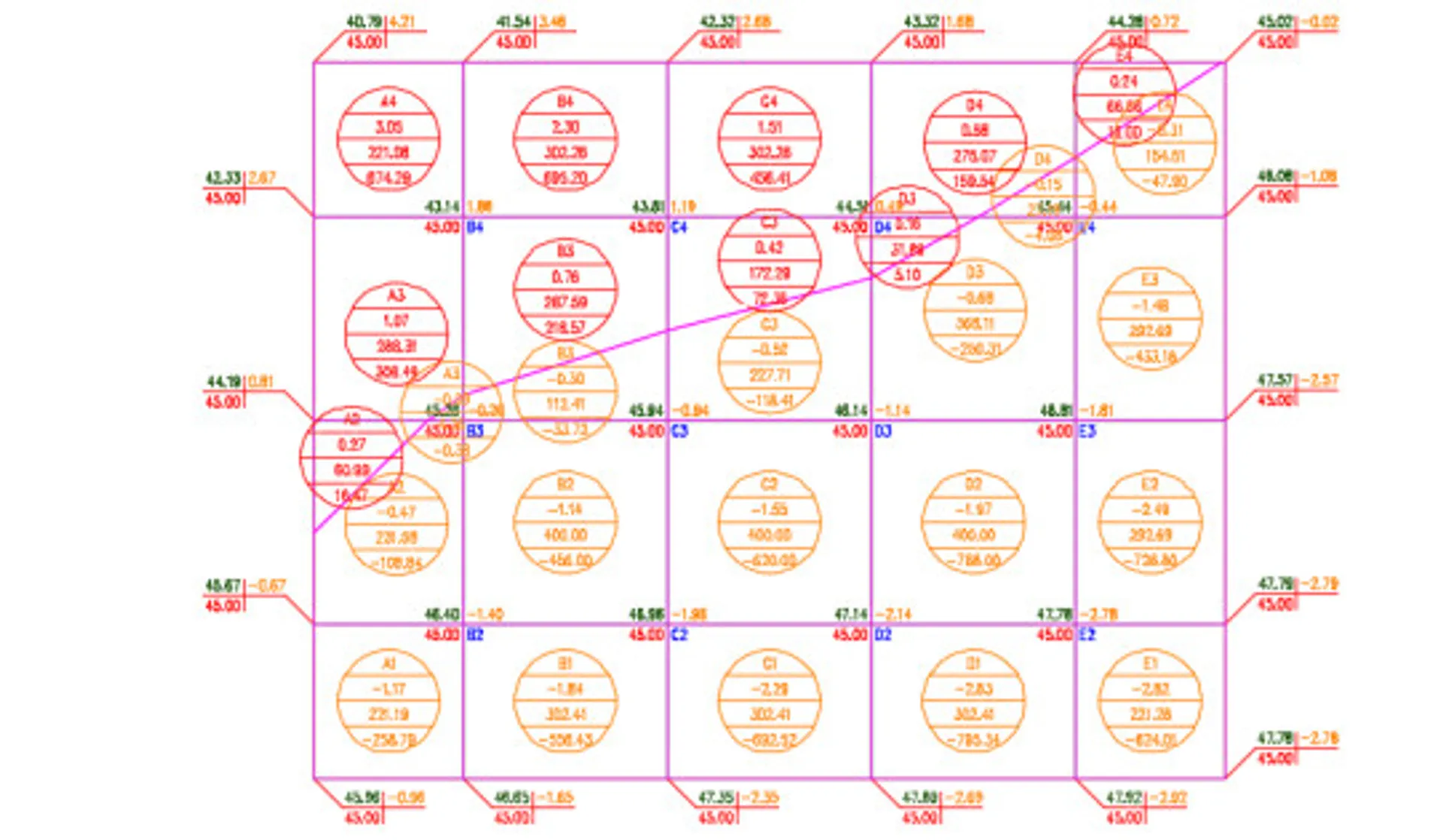

Nút lưới và nút lưới biên

TRÌNH TỰ THỰC HIỆN

  • Gọi lệnh bằng 1 trong các phương thức
    • Menu : ADS_Level\Gán cao độ
    • Toolbar :
    • Command : GCD
