Cài đặt tùy biến hiển thị ghi chú

15/08/2022 10:03
2123

TRÌNH TỰ THỰC HIỆN:

  • Gọi lệnh băng 1 trong các phương thức
    •  Menu : ADS_Sewer \ Hiển thị kết quả \ Cài đăt hiển thị
    •  Toolbar :
    •  Command: TTHT
  • Sau khi gọi lệnh, chọn 1 trong các trang đăt thông số:
    •  Cài đăt hiển thị ghi chú thông tin ga
    •  Cài đăt hiển thị ghi chú thông tin đường ống
    •  Cài đăt hiển thị ghi chú thông tin tọa độ ga
    •  Cài đăt hiển thị ghi chú thông tin cao độ cửa ga

  • Chọn mục để bật hộp thoại cài đăt hiển thị thông tin ghi chú hố ga
  • Lấy thông tin hiện có của đối tượng:
    •  Chọn nút
    •  Chọn đối tượng ghi chú hố ga trên bản vẽ
  • Đăt các thông số cao độ:

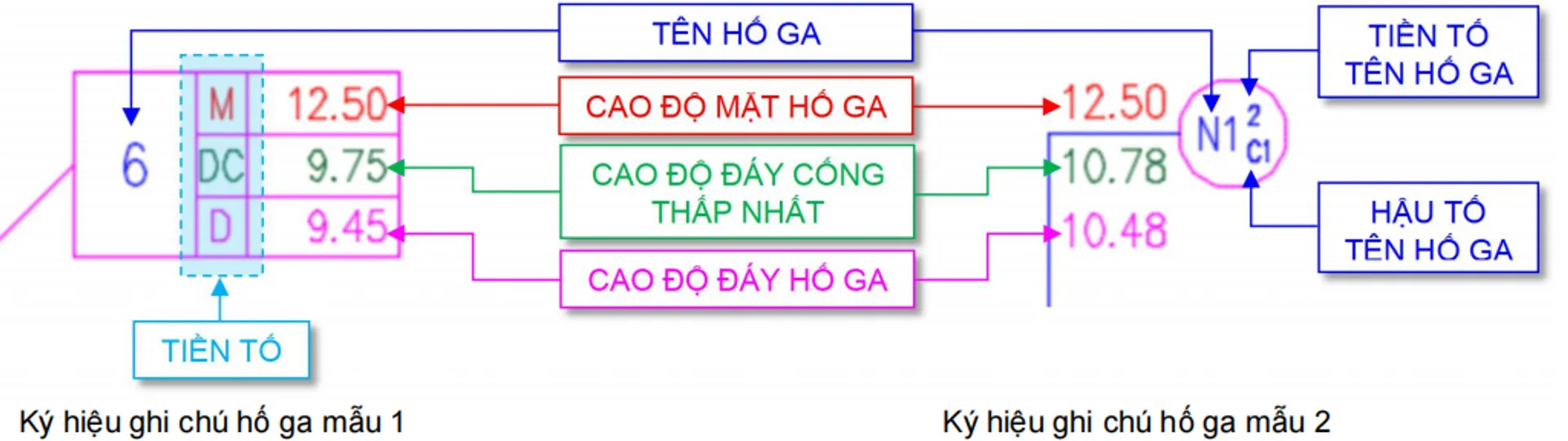

  • Thành phần: tối đa có 3 cao độ:
    • Cao độ măt – được ký hiệu: (M)
    •  Cao độ đáy cống – được ký hiệu (DC)
    •  Cao độ đáy – được ký hiệu (D)
  • Các cao độ được nhập theo mẫu ký hiệu@độ chinh xác và ngăn cách nhau bởi dấu chấm phẩy.

  Ví dụ: M@3;DC@2 có nghia là điền 2 cao độ là cao độ măt (lấy độ chính xác đến 3 chư số và cao độ đáy cống (lấy độ chính xác đến 2 chư số.

    • Kiểu chư: Textstyle của chư cao độ
    • Cao chư: Text height của chư cao độ
    • Màu chư: màu của chư cao độ
    • Kích thước : Xem Hình 3.4.4- 1và Hình 3.4.4- 2
    • KT. tiền tố: Xem Hình 3.4.4- 1và Hình 3.4.4- 2
    • Hiển thị: bật/tắt tiền tố nhãn của cao độ

  • Đăt thông số tên hố ga:
    • Kiểu hiển thị: Thứ tự sắp xếp Tên, Tiền tố tên ga, hậu tố tên ga (thuộc tính này chỉ áp dụng cho ghi chú mẫu 2)
    •  Kiểu chư: Textstyle của chư tên hố ga
    •  Cao chư: Text height của chư tên hố ga
    •  Màu chư: màu của chư tên hố ga
    •  Kích thước bao: Xem Hình 3.4.4- 2và Hình 3.4.4- 3
  • Đăt thông số mui tên
    • Khoảng cách
    • Góc nghiêng
    • Góc nghiêng điền
    •  Kích thước bao
  • Các thông số hiển thị mui tên: Xem Hình 3.4.4- 2 và Hình 3.4.4- 3
    • Cập nhật thuộc tính:
    •  Chọn nút
    •  Chọn các đối tượng trên bản ve.
  • Chọn nút để lưu lại thông số đã đăt làm thông số măc định

Chú ý: Đánh dấu vào muc  để bo qua 2 thuộc tinh góc nghiêng mà chỉ nhân giá tri thuộc tinh khác
