Áp dụng quy tắc đặt tên theo tiêu chuẩn BIM ISO 19650 trên ADSCIVIL CDE

Phần I: Quy định về quy tắc đặt tên theo ISO 19650

Theo ISO 19650-1:2018, Gói thông tin là tập hợp thông tin được đặt tên cố định có thể truy xuất được từ bên trong phân cấp lưu trữ tệp, hệ thống hoặc ứng dụng, chẳng hạn như thư mục con, tệp thông tin (mô hình, tài liệu, bảng biểu, lịch biểu), tập hợp con riêng biệt của một tệp thông tin (chương hoặc phần, lớp hoặc kí hiệu). IC bao gồm IC có cấu trúc (gồm các mô hình hình học, lịch biểu và cơ sở dữ liệu) và IC phi cấu trúc (gồm tài liệu, video và bản ghi âm).

Thông tin trong IC phải là thông tin liên tục tức có thể tồn tại trong một khoảng thời gian đủ dài để cần được quản lý mà không phải thông tin tạm thời ví dụ như kết quả tìm kiếm trên mạng. Việc đặt tên cho IC phải tuân thủ theo một quy ước chung đã được thống nhất. [3]

Quy ước đặt tên (naming convention): khi đặt tên cho IC cần cố gắng thể hiện đầy đủ các yếu tố 5Ws+1H (hoặc 2Hs) và được thực hiện theo các tiêu chuẩn, quy ước chung đã được các bên thống nhất để khi đọc tên các IC các bên liên quan thấy được mối liên hệ (nếu có) giữa các IC và có thể khái quát được nội dung của các IC này. [6] [8]

Việc sử dụng các quy ước đặt tên có cấu trúc, nhất quán và dễ hiểu cho thông tin trở nên quan trọng khi ngày càng có nhiều thông tin được chia sẻ kỹ thuật số. Theo khuyến nghị của ISO 19650, việc đặt tên cho một IC cần đảm bảo đầy đủ 03 yếu tố như sau: [2] [3] [5] [8]

- (1) Một mã phiên bản IC theo một tiêu chuẩn đã được thống nhất, chẳng hạn như tiêu chuẩn IEC 82045-1;

- (2) Một mã trạng thái hiển thị việc sử dụng thông tin được phép cho các IC trong CDE;

- (3) Thuộc tính phân loại theo đúng khuôn khổ được xác định trong tiêu chuẩn ISO 12006-2.

Hiện nay, mặc dù Lộ trình áp dụng BIM trong hoạt động xây dựng tại Việt Nam đã được ban hành chính thức nhưng, các tiêu chuẩn quốc gia hướng dẫn áp dụng BIM là chưa có ngoại trừ một số Quyết định hướng dẫn áp dụng BIM (Quyết định số 347/QĐ-BXD ngày 02 tháng 04 năm 2021 Công bố hướng dẫn chi tiết áp dụng BIM đối với công trình dân dụng và công trình hạ tầng kỹ thuật đô thị và Quyết định số 348/QĐ-BXD ngày 02 tháng 04 năm 2021 Công bố hướng dẫn chung áp dụng mô hình thông tin công trình) và tài liệu phục vụ đào tạo bồi dưỡng kiến thức áp dụng BIM (Tài liệu chi tiết về đào tạo, bồi dưỡng kiến thức áp dụng BIM và được công bố tại Quyết định số 66/QĐ-BCĐBIM ngày 06 tháng 04 năm 2021).

Do đó, để đặt tên cho các IC trong CDE thì có thể vận dụng các kiến nghị kể trên của Bộ tiêu chuẩn quốc tế ISO 19650 cũng như các tài liệu mở rộng khác ngoài bộ tiêu chuẩn này chẳng hạn như OmniClass, UniClass để xác định quy ước đặt tên nhằm thống nhất trao đổi thông tin giữa các bên liên quan để phù hợp với đặc điểm ngành Xây dựng của Việt Nam.

Dưới đây là thông tin tham khảo về hướng dẫn quy ước đặt tên cho IC theo BS EN ISO 19650-2:2018 & Revised NA 2021 hướng dẫn áp dụng tiêu chuẩn quốc tế ISO 19650-2 và điều chỉnh phụ lục quốc gia của Vương quốc Anh ban hành năm 2021:

Vương quốc Anh phát phát triển quy ước đặt tên gói thông tin và nêu rõ: “Mỗi IC sẽ có một mã ID duy nhất, dựa trên một quy ước đã được thống nhất và có văn bản ghi lại bao gồm các trường thông tin được tách rời với nhau bằng một kí tự phân cách”.

ID của các IC được tạo nên bằng các ký tự chữ cái và con số gồm chữ in hoa hoặc thường A-Z và các chữ số 0-9. ID duy nhất cho các IC trong CDE bao gồm các trường được trình bày như Hình 1 dưới đây:

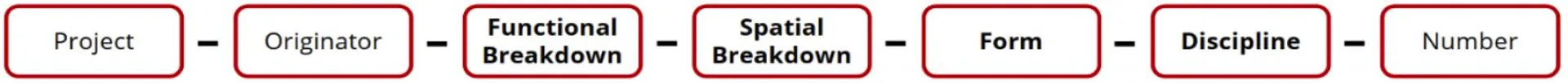

Hình 1. Nhận dạng các gói thông tin trong CDE [2]

Trong đó:

- Kí tự phân cách (delimiter) thường được sử dụng là dấu gạch nối “-” Dấu trừ (Tham chiếu Unicode U+002D).

- Project (Dự án): trường dự án cho biết IC này liên quan đến dự án nào. Một định danh dự án chung duy nhất cần được xác định khi bắt đầu dự án, một định danh dự án chung duy nhất nên được xác định khi bắt đầu dự án trong tiêu chuẩn thông tin của dự án. Mã dự án phải độc lập và khác biệt rõ ràng với bất kỳ mã số công việc nội bộ nào của Bên điều chuyển thông tin hoặc của Bên tạo lập thông tin.

Tất cả các bên trong dự án phải sử dụng cùng một mã dự án và được cố định trong tiêu chuẩn thông tin dự án. Lưu ý rằng một dự án có thể được chia thành các dự án thành phần trong mã định danh dự án, khi mà một dự án gồm nhiều phần thì mỗi phần có thể được gán một mã định danh dự án khác nhau.

- Originator (Đơn vị khởi tạo): trường đơn vị khởi tạo cho biết bên nào chịu trách nhiệm tạo lập IC này như đã được xác định trong ma trận trách nhiệm chi tiết, một định danh duy nhất nên được xác định cho mỗi đơn vị khi tham gia dự án nhằm xác định đơn vị chịu trách nhiệm trong việc tạo lập thông tin trong IC và được cố định trong tiêu chuẩn thông tin dự án.

- Functional Breakdown (Phân chia theo chức năng): trường phân chia theo chức năng cho biết IC này liên quan đến khía cạnh chức năng nào của dự án, chẳng hạn hệ thống, gói công việc, chủ đề thiết kế. Một định danh duy nhất nên được xác định cho các khía cạnh chức năng của cấu trúc phân chia IC. Cấu trúc phân chia theo chức năng này có thể dựa trên cơ sở phân mục vật lý (chẳng hạn như các yếu tố hoặc hệ thống thiết kế chính) hoặc phân mục danh nghĩa (chẳng hạn như phân loại bảo mật).

Các mã định danh được sử dụng phải được cố định trong tiêu chuẩn thông tin của dự án. Nên áp dụng các mã tiêu chuẩn sau: ZZ: đa phân mục (multiple subdivisions) áp dụng cho IC này; XX: không có phân mục nào được áp dụng cho IC này.

Ví dụ như: các mã định danh phân chia theo chức năng trong dự án công trình cầu có thể bao gồm các mã cho mố cầu, trụ cầu, mặt cầu và kè; hoặc phân chia theo chức năng trong dự án công trình dân dụng và công nghiệp có thể bao gồm các mã cho cấu trúc bên dưới mặt đất, cấu trúc bên trên mặt đất, vỏ bao che và mái nhà, hệ thống cơ khí, hệ thống điện, hệ thống y tế công cộng, hệ thống sàn và trần, vách ngăn nội thất và phần hoàn thiện.

- Spatial Breakdown (Phân chia theo không gian): trường phân chia theo không gian cho biết IC này liên quan đến khía cạnh không gian nào của dự án, ví dụ như khu vực, vị trí, tầng. Một mã định danh duy nhất nên được xác định cho mỗi phân khu không gian. Nên áp dụng các mã tiêu chuẩn sau: ZZ: đa phân khu không gian được áp dụng (multiple spatial subdivisons); XX: không có phân khu không gian nào được áp dụng.

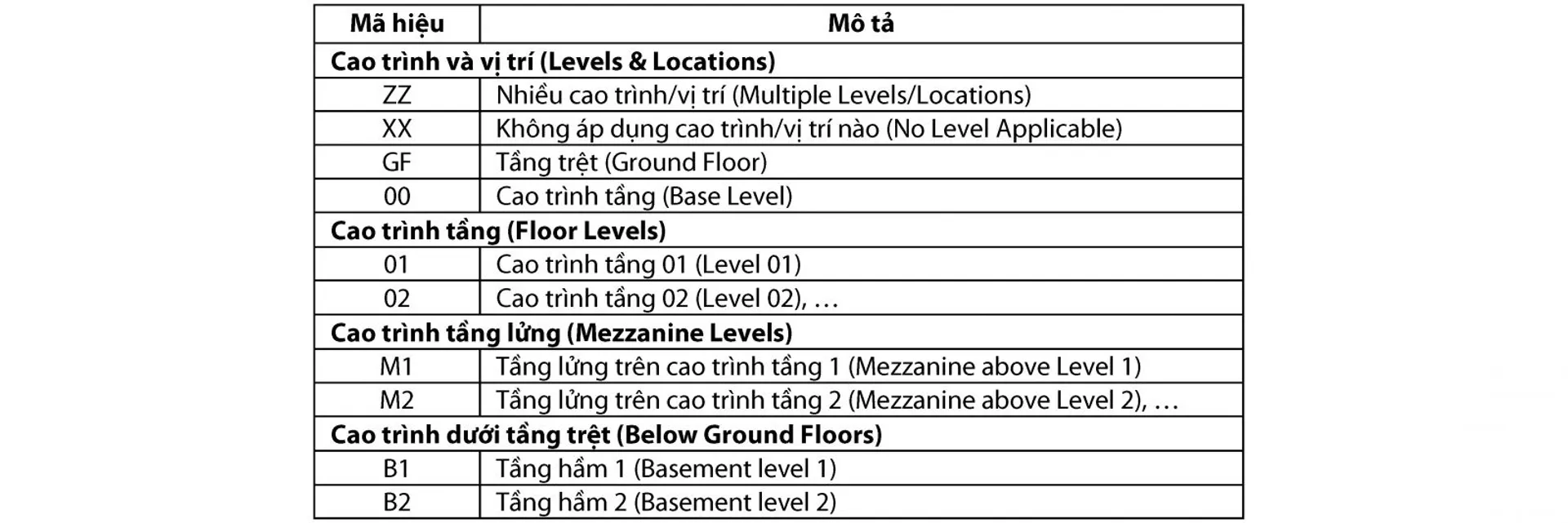

Bảng 1. Tổng hợp bảng mã trường phân chia theo không gian [2]

- Form (Hình thức): Trường hình thức cho biết bản chất của IC này là gì. Một mã định danh duy nhất nên được xác định cho mỗi định dạng thông tin, chẳng hạn như:

D - bản vẽ (drawing),

M - mô hình (model), … BS ISO 29845 được sử dụng cho các mã để tránh việc sao chép siêu dữ liệu phân loại.

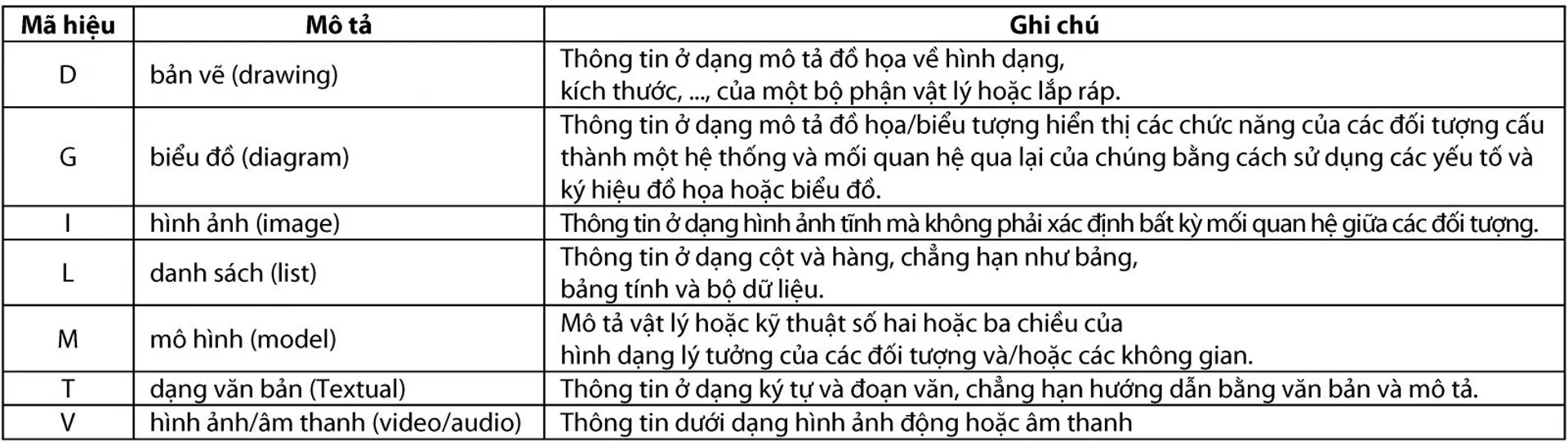

Bảng 2. Tổng hợp bảng mã trường hình thức [2]

- Discipline (Bộ môn): trường bộ môn cho biết bộ môn nào chịu trách nhiệm tạo lập IC này. Một định danh duy nhất cần được xác định cho mỗi bộ môn mà thông tin liên quan đến dự án, chẳng hạn như: A - Kiến trúc (Architecture); B - Khảo sát xây dựng (Building surveying).

Nếu thông tin được tạo lập bởi nhóm thuộc Bên khai thác chẳng hạn như khách hàng thì mã trường này được sử dụng để biểu thị chuyên môn kỹ thuật của nhóm đó. Nên áp dụng các mã tiêu chuẩn sau:

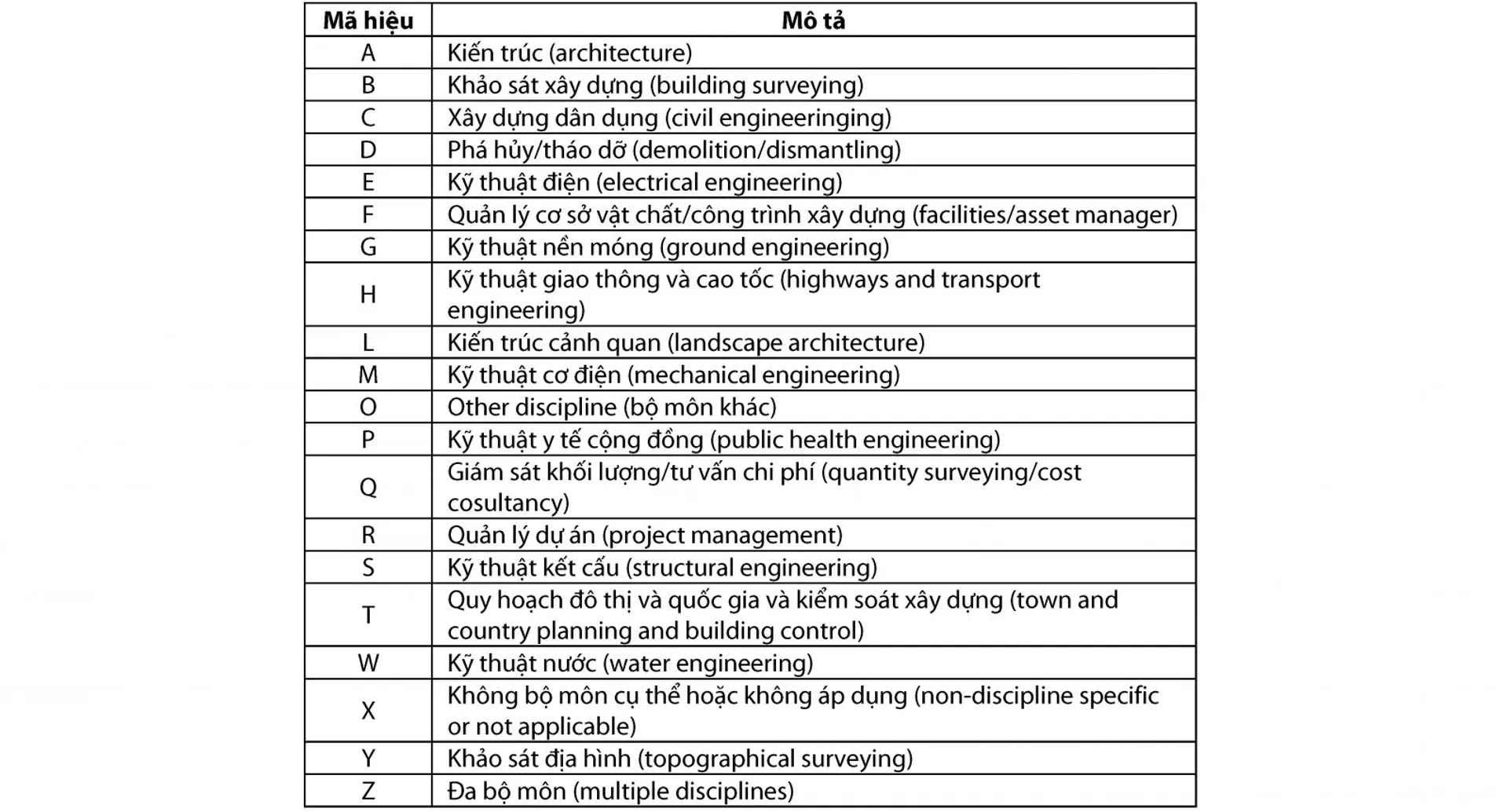

Bảng 3. Tổng hợp bảng mã trường bộ môn [2]

- Number (Số) hay mã trạng thái: trường số cho biết số thứ tự/số được nhóm để tạo thành ID duy nhất khi tất cả các trường khác được tính đến. Một dãy số thứ tự cần được gán cho mỗi IC khi IC nằm trong một chuỗi mà không phân biệt bởi bất kỳ một trường nào khác. Việc đánh số để mã hóa tiêu chuẩn được cố định trong tiêu chuẩn thông tin dự án. Có các mã trạng thái IC như sau:

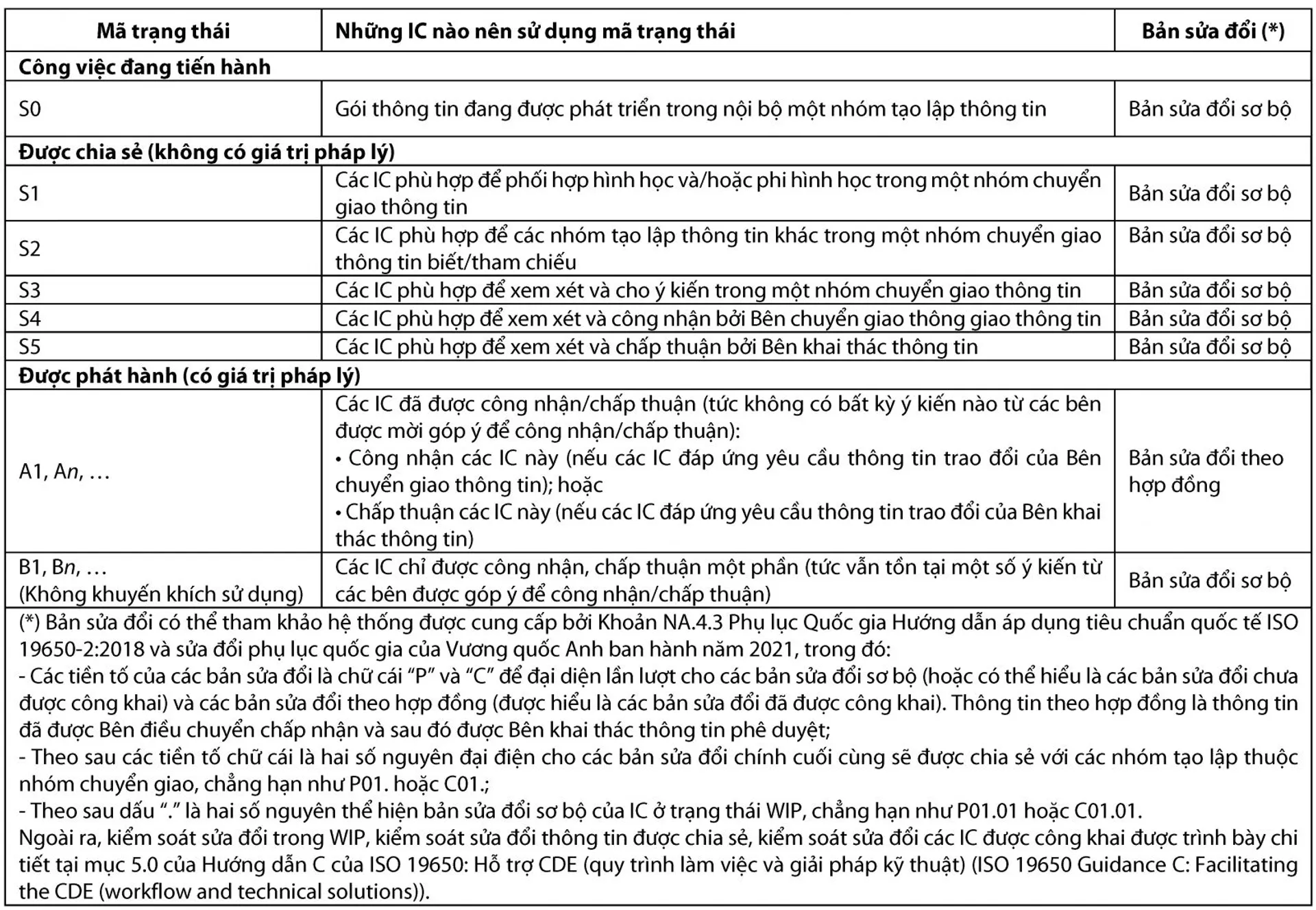

Bảng 4. Bảng tham khảo mã trạng thái và sự thích hợp cho IC trong CDE [2] [7]

“n” liên quan đến các mốc chuyển giao thông tin của dự án. Có thể mở rộng danh mục các mã trạng thái được khuyến nghị tại Bảng 4 và được cố định trong tiêu chuẩn thông tin dự án. Mã trạng thái được chia sẻ của các IC (từ S1-S5) cho biết các IC này có thể được sử dụng cho việc gì. Mã trạng thái được phát hành cho biết các IC này có được Bên chuyển giao thông tin công nhận hoặc Bên khai thác thông tin chấp thuận hay không nhưng không giải thích lý do vì sao các IC này được phát hành.

Trong tiêu chuẩn thông tin dự án nên xác định các mã trạng thái khác nhau dành cho các IC trong CDE. Lưu ý rằng danh sách mã trạng thái của các IC như được khuyến nghị tại phụ lục 4.2 của Hướng dẫn áp dụng tiêu chuẩn quốc tế ISO 19650-2:2018 và sửa đổi phụ lục quốc gia của Vương quốc Anh ban hành năm 2021 có thể được mở rộng nhưng không được thay thế bởi các mã dành riêng cho dự án và việc mở rộng này phải được điều chỉnh trong tiêu chuẩn thông tin dự án.



Phần II: Áp dụng quy tắc đặt tên theo ISO 19650 (QĐ-348-BXD) trên ADSCIVIL CDE

Theo Tiêu chuẩn quốc tế ISO 19650 và QĐ-348-BXD, ADSCIVIL CDE giúp các đơn vị có thể tạo lập quy tắc đặt tên tệp tin áp dụng cho dự án BIM.

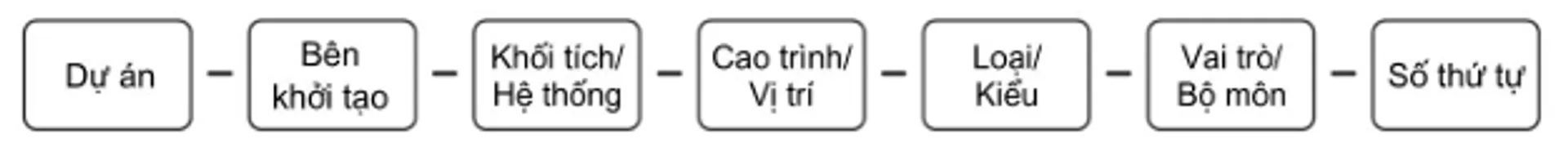

Mỗi vùng chứa thông tin (thư mục, file) sẽ có một tên duy nhất, dựa trên một quy ước đã được thống nhất từ trước bao gồm các trường được tách rời nhau bằng dấu ‘-‘, mỗi trường được gán một giá trị từ một chuẩn mã hoá được thống nhất.

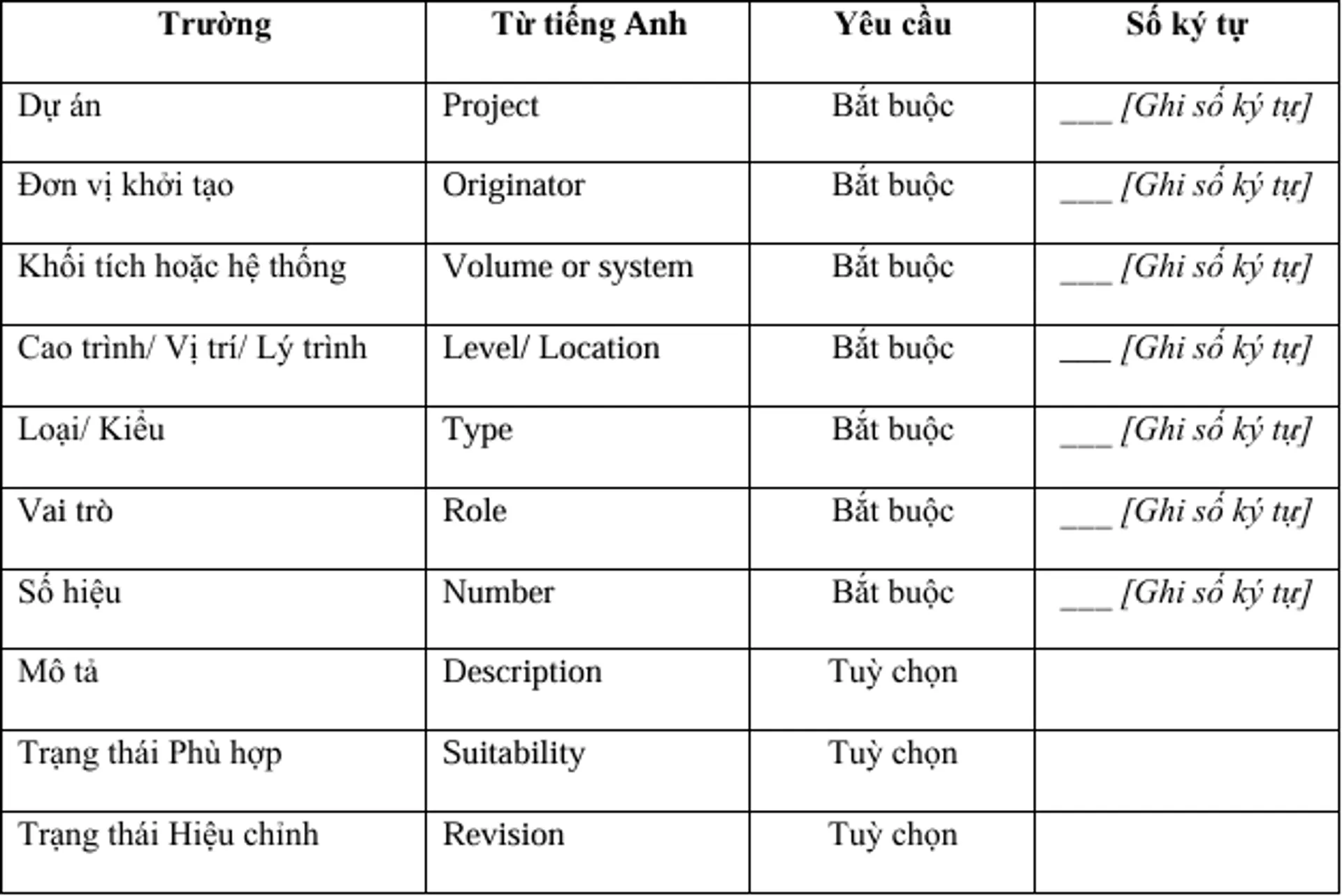

Bảng 5. Bảng mã trường phân chia theo QĐ-348-BXD

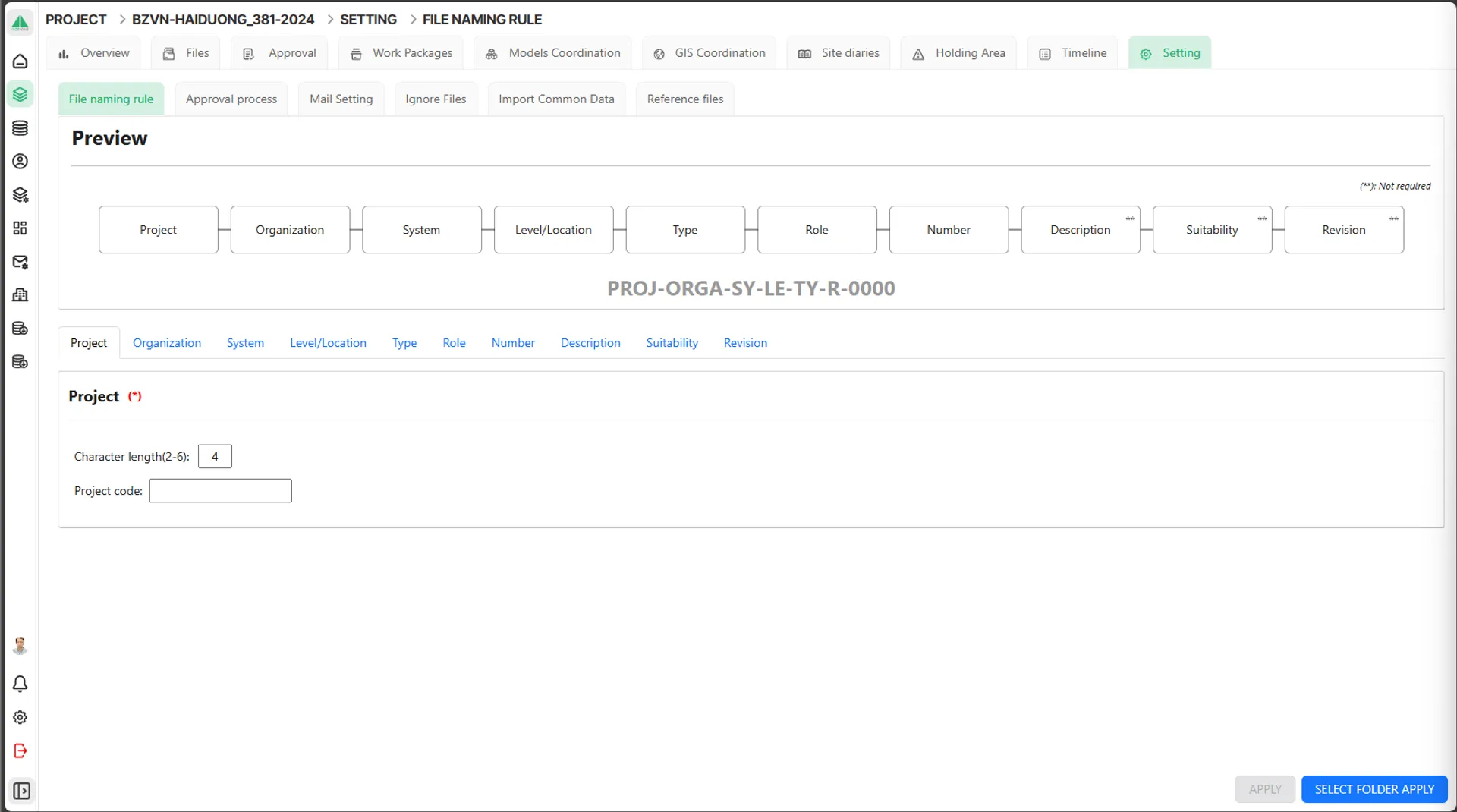

Như vậy, quy ước đặt tên file trên ADSCIVIL CDE được thiết kế dựa trên Tiêu chuẩn quốc tế và quy định của Bộ xây dựng. Dưới đây là giao diện thiết lập quy ước trên CDE cho dự án áp dụng BIM:

Việc áp dụng quy tắc đặt tên trên ADSCIVIL CDE như sau:

Trong đó, tên file sẽ có 2 trường thông tin bao gồm "Bắt buộc" và "Không bắt buộc":

Các trường thông tin bắt buộc bao gồm:

- Dự án (Project): Trường thông tin cho biết tên dự án đang thực hiện (4-6 ký tự).

Ví dụ:

CT01: Dự án đường cao tốc 01 từ thành phố A tới thành phố B

- Đơn vị khởi tạo (Organization): Trường thông tin cho biết đơn vị chịu trách nhiệm trong dự án (3-6 ký tự).

Ví dụ:

BZS: Công ty TNHH Baezeni Soft

BZVN: Công ty TNHH Baezeni Việt Nam

- Hệ thống (System): Trường thông tin cho biết hệ thống hạng mục trong dự án (2 ký tự).

Ví dụ:

AR: Hạng mục dự án công trình kiến trúc

BR: Hạng mục dự án công trình cầu

LS: Hạng mục dự án hệ thống chiếu sáng

- Cao trình/Vị trí (Level/Location): Trường thông tin cho biết vị trí dự án (2 ký tự).

Ví dụ:

Km1+237: Vị trí dự án tại Km1+237

Km1+379: Vị trí dự án tại Km1+379

- Loại (Type): Trường thông tin cho biết loại file

Ví dụ:

M2: File mô hình 2D

M3: File mô hình 3D

- Vai trò (Role): Trường thông tin cho biết vai trò các thành viên trong dự án (1-2 ký tự).

Ví dụ:

A: Kiến trúc sư

B: Giám sát công trình

C: Kỹ sư thiết kế

- Số hiệu (Number): Trường thông tin cho biết số hiệu hạng mục dự án (4-6 ký tự).

Các trường thông tin không bắt buộc bao gồm:

- Mô tả (Description): Trường thông tin cho biết mô tả chung của dự án (0-160 ký tự).

- Trạng thái phù hợp (Suitability)

- Trạng thái hiệu chỉnh (Revision)

Như vậy, sau khi áp dụng quy tắc đặt tên, chúng ta sẽ có tên file như sau:

CT01-BZS-BR-Km1+237-M3-C-0001

File được đặt theo quy tắc trên sẽ thể hiện các thông tin sau:

CT01: dự án đường cao tốc Bắc - Nam

BZS: đơn vị thực hiện và chịu trách nhiệm - Baezeni Soft CO., LTD

BR: Hạng mục công trình cầu

Km1+237: Vị trí hạng mục tại Km1+237

M3: Hạng mục là file mô hình 3D

C: Hạng mục do kỹ sư thiết kế đảm nhiệm

0001: Số hiệu của hạng mục cầu trong dự án CT01

Tất cả các file được đặt tên theo quy tắc trên sẽ giúp người dùng có thể nắm bắt được những thông tin cơ bản của file đó, kể cả những thành viên mới được thêm vào sau đó cũng sẽ nắm được những thông tin này. Từ đó, các thành viên tham gia dự án đều dễ dàng trao đổi thông tin trong thời gian thực hiện dự án.



Phần III: Kết luận

Trong quá trình Quản lý thông tin dự án xây dựng áp dụng BIM thì CDE đóng vai trò quan trọng trong việc lưu trữ, truy xuất và sử dụng thông tin dự án một cách hiệu quả. Vì vậy, các bên liên quan tham gia của dự án phải thỏa thuận và thống nhất qui ước đặt tên cho các gói thông tin (IC) theo một cách có hệ thống, chuẩn mực và duy nhất trong CDE phù hợp với từng dự án.

Việc này sẽ giúp các bên liên quan dự án dễ dàng hiểu và xác định nội dung của các gói thông tin trong môi trường CDE một cách nhanh chóng và chính xác, … đồng thời giúp cho việc tổ chức, giao tiếp và tìm kiếm thông tin một cách có hiệu quả, góp phần quan trọng vào hiệu quả quản lý thông tin của dự án.

Thông qua việc nghiên cứu: Bộ tiêu chuẩn quốc tế ISO 19650-2:2018; Hướng dẫn áp dụng tiêu chuẩn quốc tế ISO 19650-2:2018; Sửa đổi phụ lục quốc gia của Vương quốc Anh ban hành năm 2021 và một số tài liệu khác có liên quan, từ đó làm rõ các nguyên tắc cơ bản và thiết lập hướng dẫn về quy tắc đặt tên cho các gói thông tin trong CDE, góp phần nâng cao tính linh hoạt, khả năng thích ứng, tính nhất quán, tối ưu hóa hiệu quả quản lý thông tin trong các dự án xây dựng áp dụng BIM.



TÀI LIỆU THAM KHẢO
[1] Vuong Thi Thuy Duong, Vo Le Duy Khanh, Tran Quang Phu, Tran Thi Quynh Nhu, Nguyen Nguyen Khang (2023). Applying Building information modelling (BIM) from a project lifecycle perspective. Proceeding Conference: International Conference “Construction Science and Technology toward Sustainable Development”, pp. 56-62, DOI: 10.59382/pro.intl.con-ibst.2023.ses1-2.
[2] British Standards Institution (2021). BS EN ISO 19650-2:2018 & Revised NA Organization and digitization of information about buildings and civil engineering works, including building information modelling (BIM) - Information management using building information modelling - Part 2: Delivery phase of the assets.
[3] International Organization for Standard (2018) ISO 19650-1:2018 Organization and digitization of information about buildings and civil engineering works, including building information modelling (BIM) - Information management using building information modelling - Part 1: Concepts and principles.
[4] International Organization for Standard (2018) ISO 19650-2:2018 Organization and digitization of information about buildings and civil engineering works, including building information modelling (BIM) - Information management using building information modelling - Part 2: Delivery phase of the assets.
[5] Khuôn khổ mô hình thông tin công trình (BIM) của Vương quốc Anh, website: https://www.ukbimframework.org/.
[6] Nguyễn Phước Thiện (2022). Mô hình thông tin công trình (BIM) - Áp dụng cho các dự án tòa nhà tại Việt Nam;
[7] Vương Thị Thùy Dương, Võ Lê Duy Khánh, Trần Quan Phú, Trần Thị Quỳnh Như, Nguyễn Nguyên Khang (2023). Môi trường dữ liệu chung theo ISO 19650, Tạp chí xây dựng, Số 10/2023, trang 108-112.
[8] Vương Thị Thùy Dương, Trần Quang Phú, Võ Lê Duy Khánh, Trần Thị Quỳnh Như, Nguyễn Nguyên Khang (2023). Quản lý thông tin dự án đầu tư xây dựng (Áp dụng BIM theo ISO 19650). NXB Xây dựng, 256 trang.
